旋转滴界面张力仪的电控温加热系统

旋转滴界面张力仪主要应用领域
1、三次采油（化学驱）的室内研究及现场监测
2、表面活性剂、洗涤剂、乳状液和泡沫的研究
3、燃料油、润滑剂、油漆、油墨及涂料的研究
4、医药、纸制品、感光材料、农药等方面的研究等

目前旋转滴界面张力仪的温控技术主要分为2类：

1、非气热式温控技术旋转滴界面张力仪：其主要特征为温度传感器安装在加热块上，温度控制系统控制并读取加热块的温度。

其优点为：温度控制并显示值稳定；其缺点为：无法获得样品管内样品的温度。实验证明，非气热式温控技术的温控系统控制并读取的温度与样品管所在位置空气的温度差距非常大。控制目标温度越高，温差越大。详见其他公布的实验资料。

旋转滴界面张力仪非气热式温度控制系统中传感器、加热块和加热棒位置3D图纸

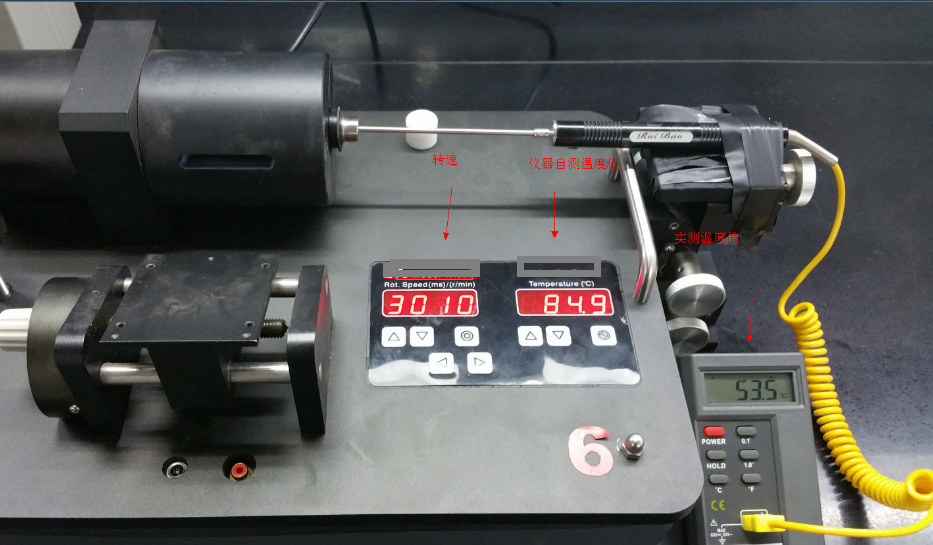

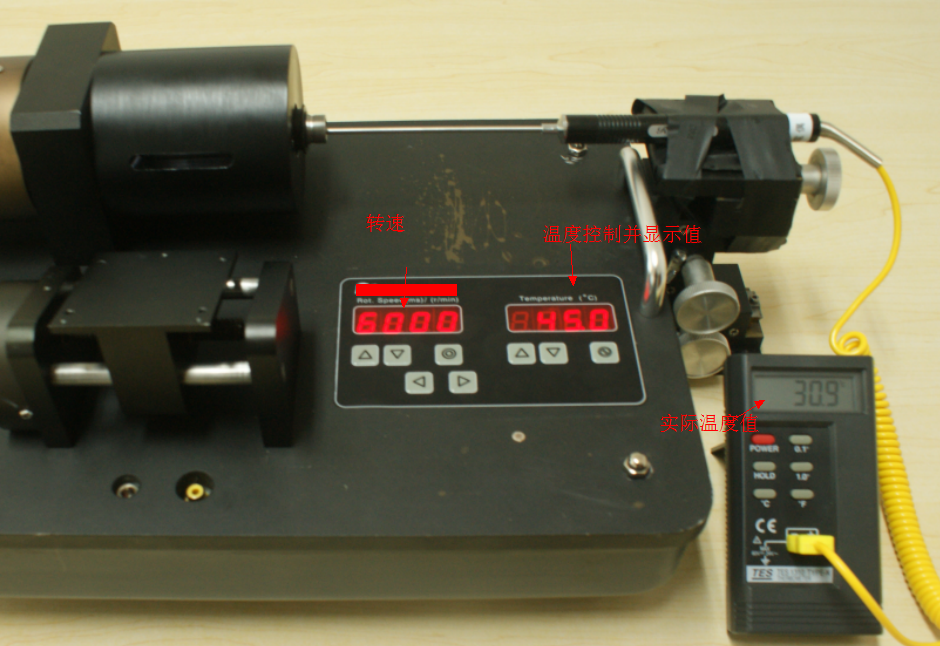

两台不同的旋转滴界面张力仪温度试验拍摄图

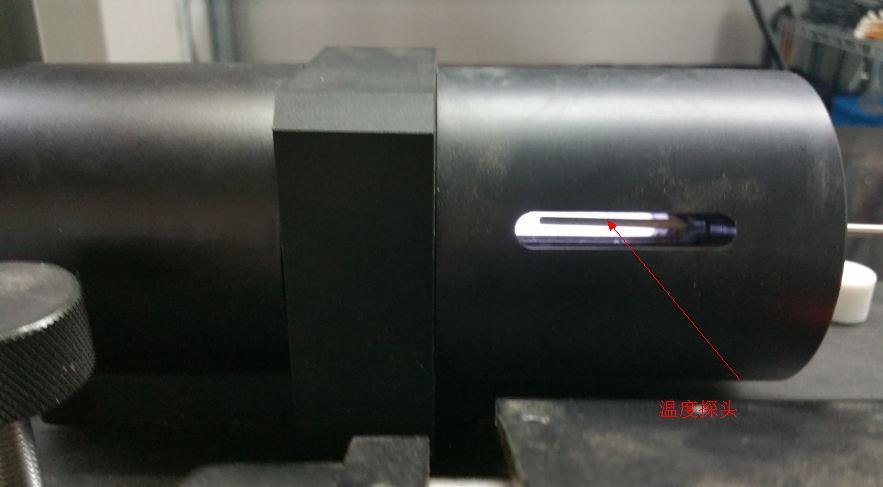

旋转滴界面张力仪温度测试的温度探头位置

2、气热式温控技术：本技术的显著特征为控制并读取样品管所在腔体或转轴所在位置的空气的温度值，实现样品管内样品控温的目的。其优点为：温度控制值比较接近实际值。缺点为：温度控制过程中，稳定性会差一些，波动值在1度左右。这是由于空气搅动过程不均匀造成的。空气的搅动是通过转轴的转动实现的。

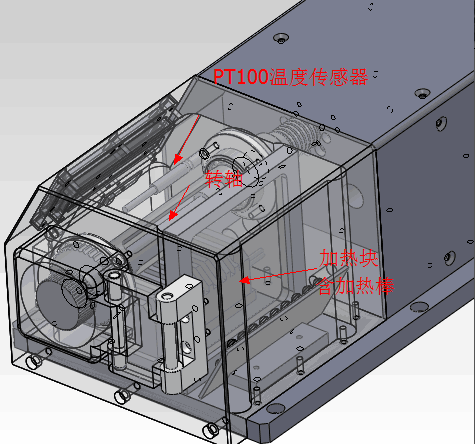

气热式温控系统的加热块与温度传感器，转轴的安装位置示意图。
