接触角测量仪/水滴角测量仪测试应用新进展：绝不仅仅量角度而已
点击次数：2252 发布时间：2022-09-26 00:00:00
接触角测量仪引起人们重视并得到各科研院所、学校所重视很大程度上取决于仿生纳米材料科学的发展，一大批人员将仿荷叶效应的超疏水材料的研制作为对像后，接触角测量仪也得到了学校和科研院所的重视。中国的接触角测量仪市场的发展过程中，中国科学院北京化学所、吉林大学、中国科技大学、大连理工大学等各大院校的作用是非常明显的。
接触角测量仪以来是以评估材料固体材料的物理化学性质的形像而出现。作为应用人员也仅仅将接触角测量仪作为一个表面形貌显微镜辅助手段作使用，因而，研究人员更在乎的是接触角测量仪的使用而忽视了接触角测量仪其他的更多功能。
接触角测量仪可以完成的功能事实上很多，包括：
1、接触角测值
•亲水接触角（小于10°）测值：采用平行光源、或采用遮光板以及UV过滤；样品台必须二次调整水平，精度越高越好。
•疏水接触角（大于100 ° ）：修正重力系数的ADSA-RealDrop算法、样品台必须调整水平（导致左、右接触角变化）、接触角滞后修正（本征接触角）
2、动态接触角、本征接触角
•ADSA-RealDrop算法，而非曲线尺法或切线法、椭圆拟合法
•倾斜样品台方式可测试本征接触角
•增加、减少液体的方式，测值重复性差，测值精度一般，无计算本征接触角的界面化学算法模型
3、固体表面自由能
•采用Equation of state算法仅需一个液体，可以分析低能及高能表面自由能；
•采用三液滴成像系统，可以计算同一张照片中的三个液滴接触角值，并采用Acid-Base算法计算出实时表面自由能，精度更高。
4、表面/界面张力测值
•悬滴法或约束停滴法测值方式
•约束停滴法可用于0.001mN/m低界面张力测值
•界面张力测值必须进行饱和处理，否则测值不，如测值苯与水的界面张力值，理论值为35mN/m，没有饱和处理，测值仅能够达29-30mN/m。
5、附属功能
•录相功能
•长度测量
•图像画圆
•粘附功计算
•液体体积、表面积计算

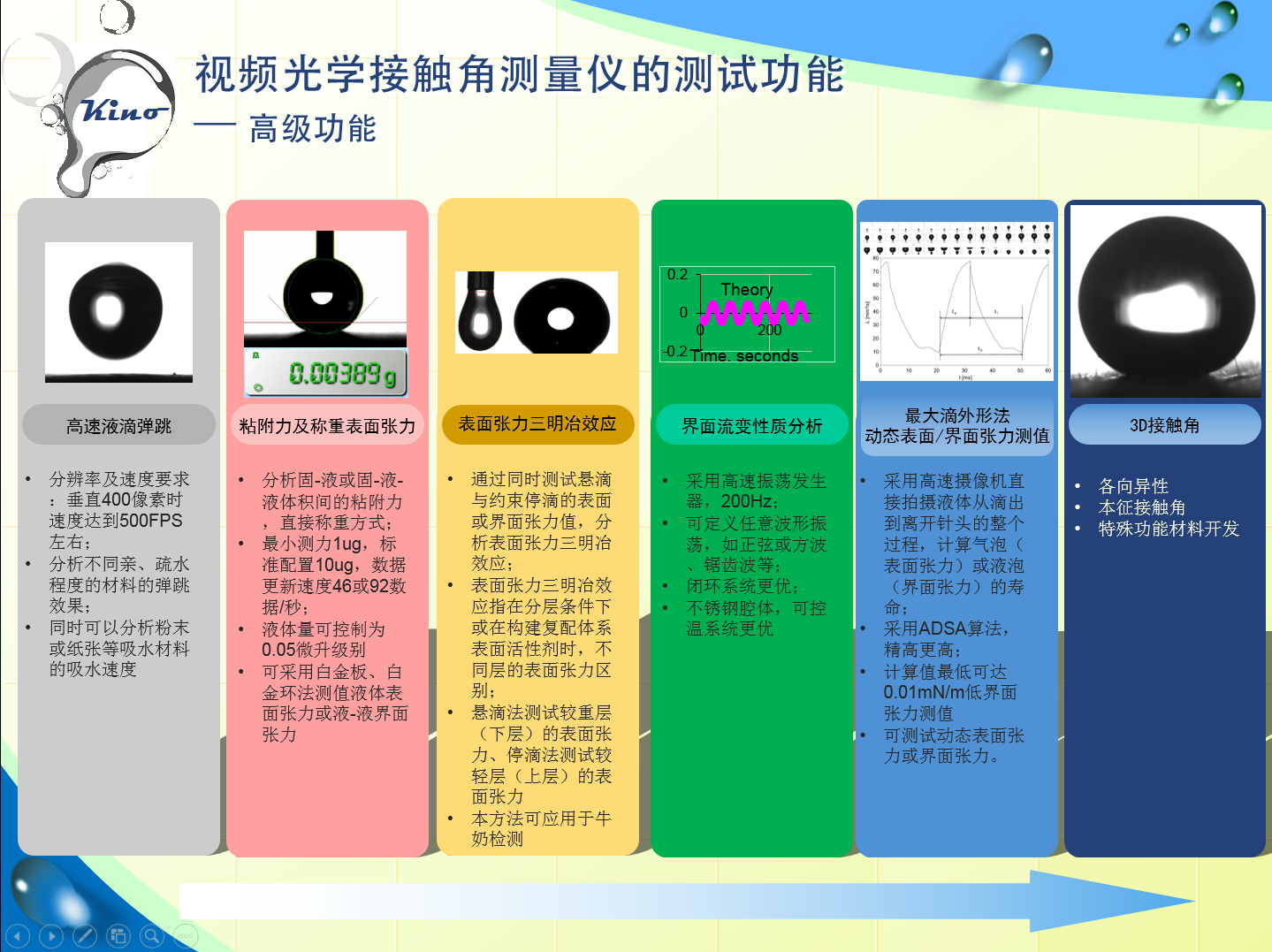

6、高速液滴弹跳
•分辨率及速度要求：垂直400像素时速度达到500FPS左右；
•分析不同亲、疏水程度的材料的弹跳效果；
•同时可以分析粉末或纸张等吸水材料的吸水速度
7、粘附力及称重表面张力
•分析固-液或固-液-液体积间的粘附力，直接称重方式；
•小测力1ug，标准配置10ug，数据更新速度46或92数据/秒；
•液体量可控制为0.05微升级别
•可采用白金板、白金环法测值液体表面张力或液-液界面张力
8、表面张力三明冶效应
•通过同时测试悬滴与约束停滴的表面或界面张力值，分析表面张力三明冶效应；
•表面张力三明冶效应指在分层条件下或在构建复配体系表面活性剂时，不同层的表面张力区别；
•悬滴法测试较重层（下层）的表面张力、停滴法测试较轻层（上层）的表面张力
•本方法可应用于牛奶检测
9、界面流变性质分析
•采用高速振荡发生器，200Hz；
•可定义任意波形振荡，如正弦或方波、锯齿波等；
•闭环系统更优；
•不锈钢腔体，可控温系统更优
10、滴外形法、动态表面/界面张力测值
•采用高速摄像机直接拍摄液体从滴出到离开针头的整个过程，计算气泡（表面张力）或液泡（界面张力）的寿命；
•采用ADSA算法，精高更高；
•计算值可达0.01mN/m低界面张力测值
可测试动态表面张力或界面张力
11、3D接触角
•各向异性
•本征接触角
•特殊功能材料开发
