视频光学接触角测试仪用于1mm以内微小空间的接触角测量

作为的接触角测试仪厂商，上海梭伦于各种条件下的接触角测量及应用的综合解决方案并为客户提供更为合理的价格预算。上海梭伦倡导顾问式销售，以技术性销售并与客户共同为营销目标。

近期，时有客户要求在微小范围内测量接触角，如液晶屏或手机屏的微小空间或连接件的微小空间内测量接触角。通常宽度仅有1mm左右。众多同行提供的皮升级的解决方案，但是上海梭伦却坚持以微升级微量进液器的解决方案。并非上海梭伦不具有皮升级的解决方案，事实上，上海梭伦可提供皮升、纳升等等微滴条件下测量的综合解决方案。但是，针对液晶屏的清洁度评估而言，皮升级喷射针头的成本过高，且皮升级液滴的成像要求显微镜具有更高的物镜（如10倍物镜），此时，显微镜的工作距离通常只有30mm左右，无法满足大尺寸样品的测量工作，且整机的价格会非常高。

为此，上海梭伦提供了一个更为科学合理、从客户角度更节省费用的解决方案。具体实例如下：

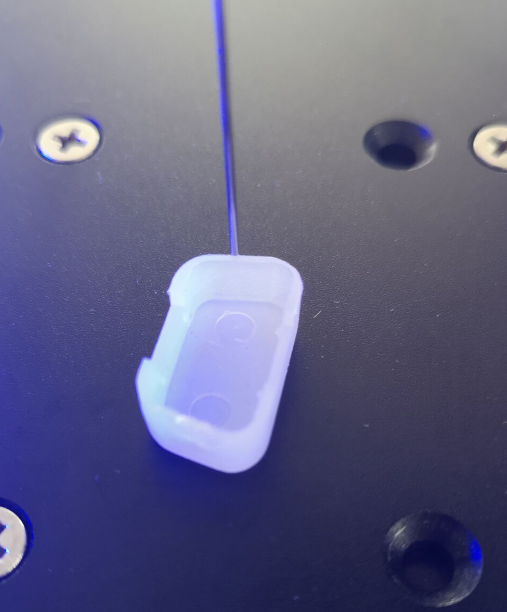

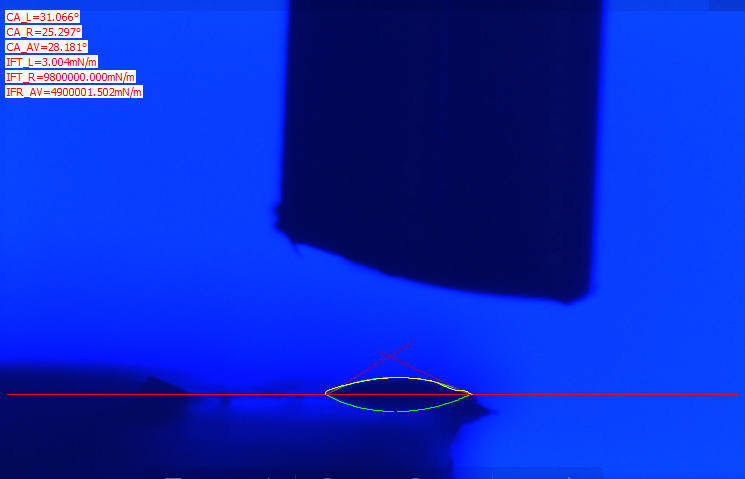

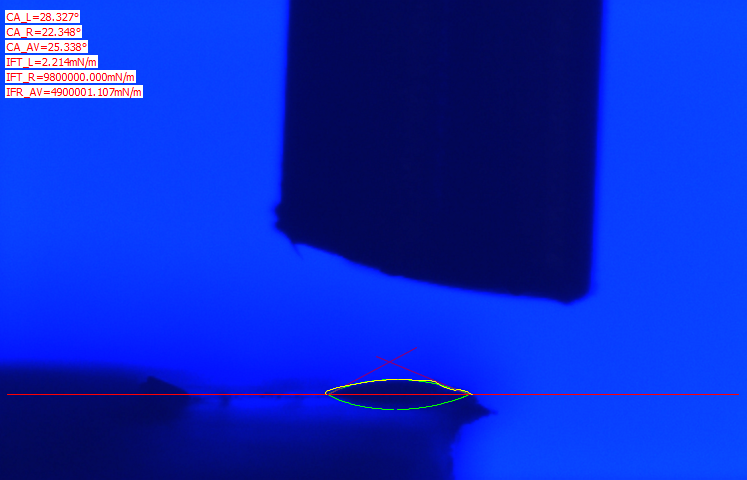

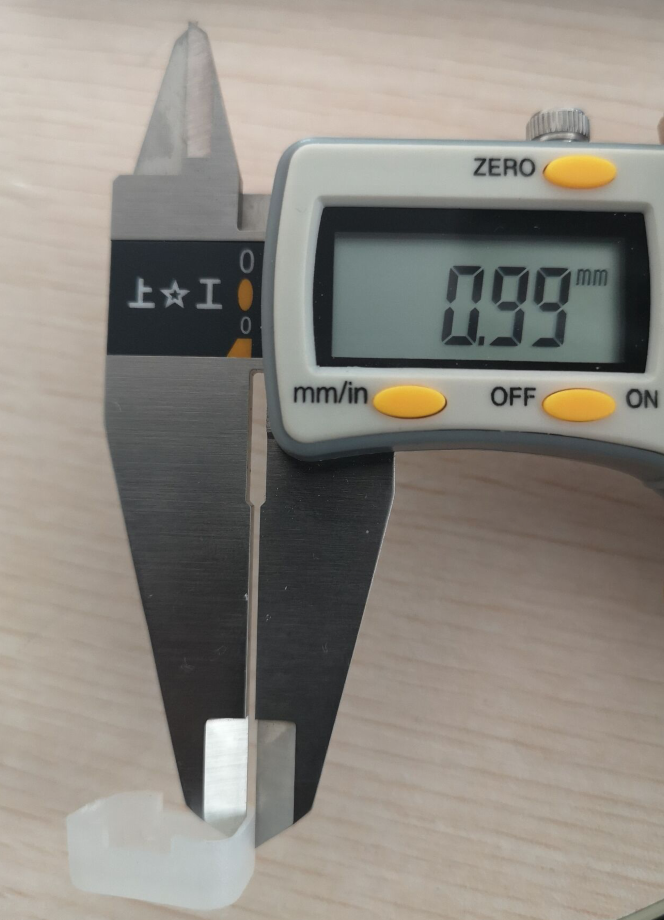

如上的样品中空，我们测试接触角的位置为样品的上边缘，宽度为1mm左右。通过我们的解决方案，采用光学视频接触角测试仪测量的结果如下所示：

如上测试实例中，采用的接触角测试仪的测试算法为阿莎算法（ADSA-RealDrop)。与其他算法如TrueDrop、圆、椭圆或切线法等量角器方法不同的是，阿莎算法自动修正重力系数影响，将表面张力与接触角综合参与运算，得到左、右接触角值。通过如上实例图片的结果可以看出，接触角值左、右出现了明显的偏差，且偏差值超过2度，因而，可以确认该样品的表面是不干净的。而如果采用其他算法或其他公司的仪器，则需要采用多滴水滴评估是否干净。或者通过建立标准后，采用接触角值的阈值（如小于30度认为符合标准），再作评估。对于阈值法极可能测值结果受重力或蒸发影响而无法得到的评估结果。事实上，微滴（小于1uL）时，蒸发的速度会非常快。如果用阈值法，则很难评估出终的品质或清洗度效果。而如果采用多滴水滴的话，除了同样受蒸发影响外，判断操作的效率非常低，对于无法滴多滴水滴的样品而言也存在不可操作性。

对于超小空间的测量如果小于0.5mm，则建议采用纳升级的喷射针头，如果小于0.2mm，则建议采用皮升级的喷射针头。但是，建议用户在选购相关仪器时，一定要加强沟通。
